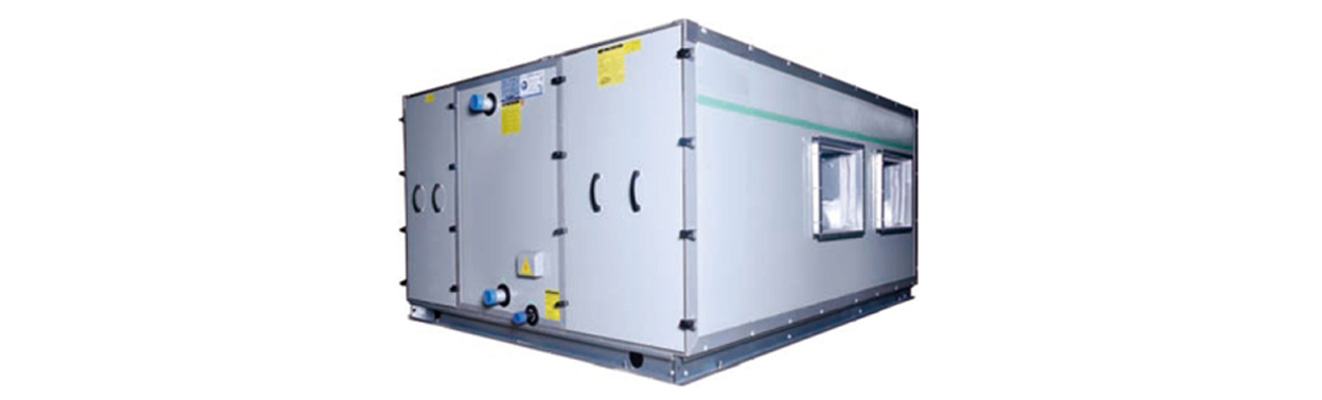

卡林组合式空调机组-卡林组合式空气处理机组

针对采用全空气处理系统的空调形式，采用可再生颗粒物过滤单元制成空调过滤段，不仅净化室外进入的空气，而且可以保护空调表冷器。

卡林组合式空气处理机组产品特点

1）机电一体化温控器

大屏幕LED显示，双温度显示模式，外观设计时尚美观，简洁大方，标准86盒安装，操作简单方便，配置高可靠性单片机，抗干扰强。

2）机电一体化控制柜

选用高性能低压电器配件、质量可靠、性能稳定，标准设计、采购、生产，周期短、安装快，预留消防联锁、风阀、水阀控制信号，模块化设计理念，现场布线安装灵活。

卡林组合式空气处理机组产品参数

卡林组合式空调机组--新风

产品 型号	风量m³/h	供冷量KW			供热量KW
		Ⅰ	Ⅱ	Ⅲ	Ⅰ	Ⅱ	Ⅲ
ZK15	1500	19.6	24.9	27.5	21.1	28.3	45.2
ZK20	2000	27.1	33.2	37.8	28.4	37.8	45.2
ZK25	2500	31.7	41.6	45.7	34.9	45.8	58.3
ZK30	3000	40.1	50.7	56.6	42.1	55.9	70.5
ZK40	4000	53.4	68.5	74.8	58.7	78.7	127
ZK50	5000	64.8	83.5	93.3	74.1	98.5	158.5
ZK60	6000	75	101.9	112.2	82.5	112.1	184.6
ZK70	7000	88.1	118.9	131.2	96.9	130.8	214.3
ZK80	8000	101.3	132	150.2	111.4	151.8	248.5
ZK90	9000	113.3	152.9	171.5	124.5	168.2	279.5
ZK100	10000	134	172.2	187.5	139	189.4	301.5
ZK120	12000	166.2	205	224.1	182.8	233.1	372.8
ZK150	15000	189.5	258.7	281.4	208.5	284.6	433.3
ZK180	18000	238	310.5	337.6	250.2	341.6	519.9
ZK200	20000	279	345	374.9	278	379.5	577.4
ZK240	24000	325	414	449.9	333.6	455.4	692.9
ZK270	27000	368	465.7	506.1	375.3	512.3	799.3
ZK300	30000	402	517.5	565.2	417	569.3	870.4
ZK350	35000	472	603.8	656	486.5	664.1	1010.2
ZK400	40000	506.4	690	749.7	556	759	1154.5
ZK450	45000	568.6	776.3	843.5	625.5	853.9	1299

续表

产品 型号	风量m³/h	水流量m³/h			水阻kpa			噪声dB(A)
		Ⅰ	Ⅱ	Ⅲ	Ⅰ	Ⅱ	Ⅲ	Ⅰ	Ⅱ	Ⅲ
ZK15	1500	3.4	4.3	4.8	8	21.6	26	51	52	56
ZK20	2000	4.7	5.8	6.6	10.6	23.5	28.3	56	57	58
ZK25	2500	5.5	7.2	7.9	16.1	30.5	36.8	58	58	58
ZK30	3000	7	8.8	9.8	24.2	31.3	37.9	58	58	58
ZK40	4000	9.2	11.8	12.9	30	15.4	11.8	58	60	60
ZK50	5000	11.2	14.4	16.1	8	20.3	17.2	60	62	62
ZK60	6000	13	17.6	19.4	7.7	25.3	19.3	56	57	58
ZK70	7000	15.2	20.5	22.6	7.8	35.1	26.8	59	60	61
ZK80	8000	17.5	22.8	25.9	10.3	37.7	28.7	59	59	60
ZK90	9000	19.5	26.4	29.6	13.5	11.6	34.6	62	62	62
ZK100	10000	23.1	29.7	32.3	17	16.9	44.7	63	63	64
ZK120	12000	28.7	35.4	38.7	25.7	25.6	49	59	59	63
ZK150	15000	32.7	44.6	48.5	26	29.1	61.2	64	64	65
ZK180	18000	41	53.5	58.2	25.6	25.5	56.7	65	65	66
ZK200	20000	48.1	59.5	64.6	29.4	27.5	61.6	66	66	68
ZK240	24000	56	71.4	77.5	35.7	39.9	60.8	66	66	67
ZK270	27000	63.4	80.3	87.2	36.1	39.4	60	69	69	70
ZK300	30000	69.3	89.2	97.4	33.3	39	59.4	68	68	69
ZK350	35000	81.4	104.1	113	37.3	43.5	66.4	68	68	70
ZK400	40000	87.1	118.9	129.2	38.3	43.5	66.4	71	71	72
ZK450	45000	98	133.8	145.3	37	43.5	66.4	74	74	75

备注：

标准新风制冷工况：进风干球温度：35℃；进风湿球温度：28℃；进水温度：7℃；出水温度：12℃；

标准新风制热工况：进风干球湿度：7℃；进水温度：60℃，水流量与供冷水流量相同；

噪声值为卧式机组四标准值。

卡林组合式空调机组--回风

产品 型号	风量m³/h	供冷量KW			供热量KW
		Ⅰ	Ⅱ	Ⅲ	Ⅰ	Ⅱ	Ⅲ
ZK15	1500	8.4	11.2	12.6	14.2	18.3	20.9
ZK20	2000	11.6	15.2	16.5	18.3	23.6	27
ZK25	2500	14.5	18.5	21	24.2	28.5	32.6
ZK30	3000	16.5	22.7	25.1	29.8	36.6	41.9
ZK40	4000	23.4	31.5	33.8	43.8	51.4	58.8
ZK50	5000	28.4	36.8	42.5	55.9	64.1	73.4
ZK60	6000	34.8	44.9	51.4	67.2	74.7	85.5
ZK70	7000	40.8	51.6	56.6	77.8	86.7	99.2
ZK80	8000	47.5	62.8	68.5	88.6	100.5	115.1
ZK90	9000	54.7	71.2	78.2	99.7	113	129.4
ZK100	10000	61.5	79.2	87.6	112.1	122	139.6
ZK120	12000	72	97.1	106.5	140.8	150.8	172.6
ZK150	15000	92.1	113.8	130.3	165.8	175.3	200.6
ZK180	18000	110.2	136.6	156.3	215.1	210.3	240.7
ZK200	20000	126.7	159.2	173.6	226.1	233.6	267.4
ZK240	24000	149	182	198.2	272	280.3	320.8
ZK270	27000	168	204.7	225.3	306	315.2	360.9
ZK300	30000	189.1	228.6	261.7	340.4	352.1	403
ZK350	35000	221.2	275.2	303.7	395	408.6	467.8
ZK400	40000	250.8	303.2	347.1	451.4	467	534.6
ZK450	45000	282.2	341.2	390.6	507.9	525.4	601.5

续表

产品 型号	风量m³/h	水流量m³/h			水阻kpa			噪声dB(A)
		Ⅰ	Ⅱ	Ⅲ	Ⅰ	Ⅱ	Ⅲ	Ⅰ	Ⅱ	Ⅲ
ZK15	1500	1.5	2	2.2	8.2	26	9.6	51	52	56
ZK20	2000	2	2.7	2.9	11.7	33.2	9.8	56	57	58
ZK25	2500	2.5	3.2	3.7	17.6	29.5	12.7	58	58	58
ZK30	3000	2.9	4	4.4	5	8.3	14.3	58	58	58
ZK40	4000	4.1	5.5	5.9	6.4	11	17.5	58	60	60
ZK50	5000	4.9	6.4	7.4	9.7	14.5	23	60	62	62
ZK60	6000	6	7.8	8.9	9.5	17.1	27.2	56	57	58
ZK70	7000	7.1	8.9	9.8	9.6	23.8	38.1	59	60	61
ZK80	8000	8.2	10.9	11.8	12.9	32	8.8	59	59	60
ZK90	9000	9.5	12.3	13.5	17	15	11.5	62	62	62
ZK100	10000	10.6	13.7	15.1	21.6	18.2	13.9	63	63	64
ZK120	12000	12.5	16.8	18.4	11.1	30.6	23.4	59	61	63
ZK150	15000	15.9	19.7	22.5	17	32.5	24.8	64	64	65
ZK180	18000	19	23.6	27	16.1	25	20.7	65	65	66
ZK200	20000	21.9	27.5	30	18	27.2	22.5	66	67	68
ZK240	24000	25.7	31.4	34.2	25.3	38.7	33.5	66	66	67
ZK270	27000	29	35.3	38.9	25.6	38.2	33	69	69	70
ZK300	30000	32.6	39.4	45.1	24.6	38.1	35.5	68	69	69
ZK350	35000	38.2	47.5	52.4	26.7	39.2	39.4	68	69	70
ZK400	40000	43.2	52.3	59.8	27	39.5	36.6	71	71	72
ZK450	45000	48.7	58.8	67.3	26.6	46.8	36.6	74	74	75

备注：

标准回风制冷工况：进风干球温度：27℃；进风湿球温度：19.5℃；进水温度：7℃；出水温度：12℃；

标准回风制热工况：进风干球湿度：15℃；进水温度：60℃，水流量与供冷水流量相同；

噪声值为卧式机组四标准值。
